应用案例

1.1 概述

       eWAVE4107DiR支持两种类型环应用：有源环和无源环。有源环表示在每个节点，每个通过的通道有一个光-电-光转换。此类环应用通常使用在CWDM系统，因为光-电-光转换在CWDM系统中相对便宜。另外一个原因是在CWDM系统中不能使用EDFA，因此在远距离传输中(环总体距离超过100km)，客户不得不使用有源环。无源环对于直通光通道没有光-电-光转换。通过用户指定OAD模块，部分预定义通道可以从光环插入或者分离出来。相对于有源环，这是一种较划算的解决方案。但是，CWDM环总长度有一个100km的限制。在DWDM中，用户可以使用EDFA和DCF扩展传输距离，不存在100km限制。在不同的应用中，EDFA和DCF必须仔细设计。

1.2  有源环应用

       有源环的使用非常简单。对于每个节点，两个eWAVE4107DiR背对背连接。一个是作为WEST口，另外一个作为EAST口。对于直通通道，两个eWAVE4107DiR用户端口直接相连。对于需要插入或者分离通道，用户端口连接到客户设备，例如路由器，交换机。图2显示有源环一个节点的结构，图3给出了有源环的应用。在每个节点，来自客户设备的FE/OC3/OC12/FC/ESCOM/FICON/DTV/IGE/2.5G低速流量和10GE,OC192高速流量能够在任何节点插入或者分离。

1.1  无源环

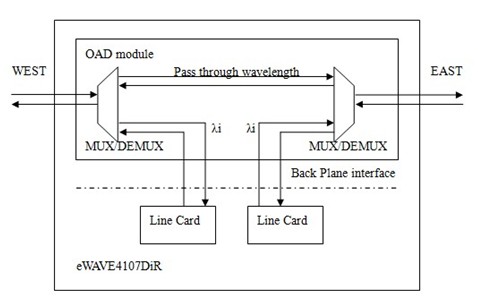

       为了避免光-电-光转换，eWAVE4107DiR使用OAD模块，可以支持无源环应用。OAD模块根据不同应用用户定制。图4给出了无源环节点结构图。

       在OAD模块设计中，直通波长和插入/分离波长是预定义的。有多种不同结构的OAD模块，其规格是不同的，比如插损。无源环可以使用在CWDM/DWDM系统中。对于没有EDFA应用，比如CWDM系统，环总长度不能超过100km。图5和图6分别给出了无源环典型应用。

对于CWDM应用，环总长不能超过100km

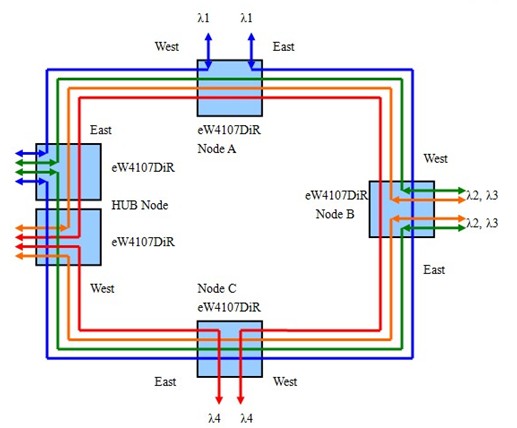

图5：无源环典型应用1
应用1通常使用在城域汇聚网；节点A,节点B ，节点C流量汇聚到HUB节点。

对于CWDM应用，环总长不能超过100km

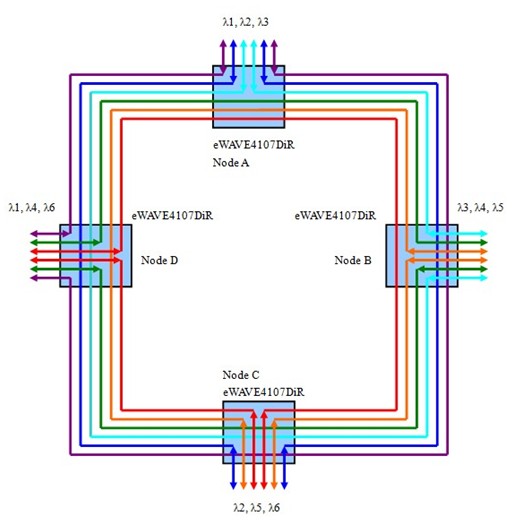

图6：无源环典型应用2
应用2通常使用在城域骨干网.每个节点的流量总是均衡的。这两种应用均支持光层保护。
