1.概述
       eWAVE4107DIR是1U迷你型多业务传输平台，其拥有灵活的配置能力。它有4个可热插拔子卡(前面板)，2个EDFA子卡(前面板),1个WDM卡(前面板).除了OSC通道,每台eWAVE4107DiR最大支持8波长。为了支持在一个节点超过8个波长应用，至少能够将4台eWAVE4107DiR堆叠在一起，这将可以支持至少32个波长

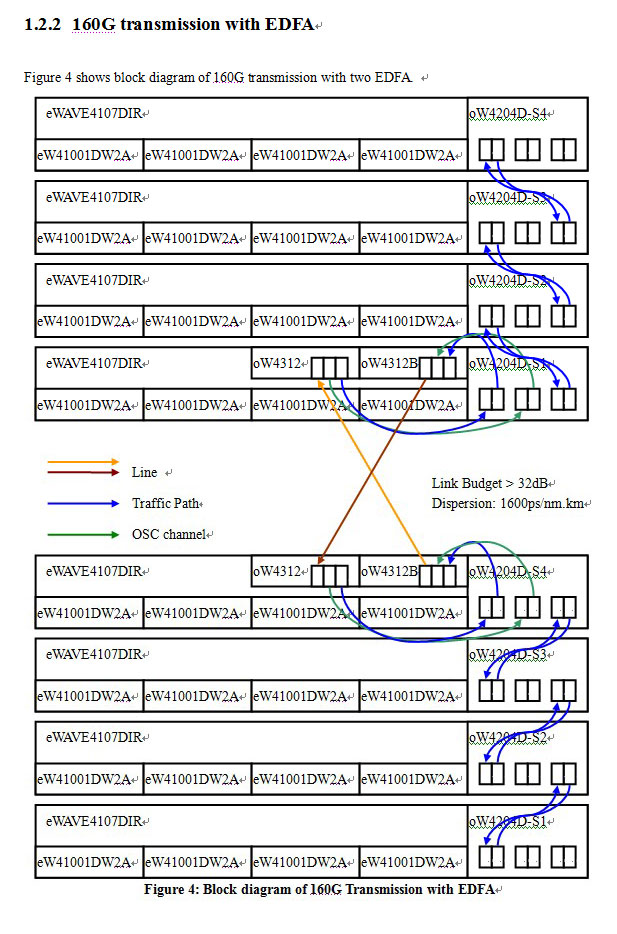

1.2 160Gb/s DWDM终端节点结构

       堆叠实现涉及网络管理口堆叠和光波长堆叠。eWAVE4107DiR有两个10M/100M网口用于网络管理堆叠.连接堆叠中一台UP端口到另一台DOWN端口，使得eWAVE4107DiR的管理更加容易。光波长堆叠由用户特定的WDM卡实现。对于堆叠应用，WDM卡上有一个扩展口。我们把所有的波长分成几个子波段。堆叠中每台eWAVE4107DiR支持其中一个波段。在160Gb/s DWDM系统中，4台设备堆叠可以支持100GHZ间隔，16个波长传送。每个MUX/DEMUX卡可以通过背板光纤上下4路波长到对应子卡,其上的扩展口则透传其他波长。在160Gb/s DWDM系统，每一个上下波长预定义在Table 1。
